بررسی تخصصی ماژول های ارتباطی دزدگیر پارادوکس

در این مقاله قصد داریم تا شما را با ماژول های ارتباطی دزدگیر PARADOX از قبیل ماژول صوتی پارادوکس مدل VDMP3، ماژول سیم کارتی دزدگیر پارادوکس مدل PCS250 و ماژول شبکه (اینترنت) مدل IP150 آشنا کنیم.

سیستم های اعلام سرقت پارادوکس به طور کلی بصورت ماژولار می باشند، بدین معنی که شما برای فعال کردن هر ویژگی باید ماژول مورد نظر را تهیه بفرمایید. به طور مثال برای ارسال پیامک باید ماژول سیم کارتی پارادوکس را تهیه بفرمایید که با تمامی برد های سری SP – MG  و EVO پارادوکس همخوانی دارد.

نکته ای که در رابطه با دزدگیرهای پارادوکس باید به آن اشاره کرد این است که به طور پیش فرض برد های این دزدگیر دارای شماره گیر داخلی می باشند و در صورت اتصال خط تلفن ثابت امکان شماره گیری با تلفن های مرکز مانیتورینگ را دارا هستند. لذا با اتصال خط ثابت شهری و انجام تنظیمات مربوطه توسط کارشناسان مرکز هشدار الکترونیک (مها) قابلیت اتصال دزدگیر به پلیس 110 برای بانک ها، صرافی ها و سایر اماکن بدون تهیه ماژول اضافه مهیا می باشد.

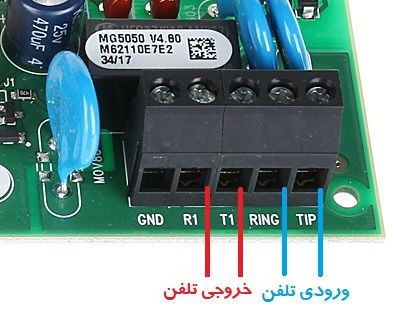

جهت اتصال خط تلفن ثابت شهری به صورت اصولی می بایست ورودی سر خط تلفن ساختمان به ترمینال های رینگ و تیپ (RING - TIP) در گوشه پایین سمت راست بردهای دزدگیر متصل شود و از ترمینال های خروجی با نام  R1 و T1 تلفن در ساختمان تقسیم شود. استفاده صحیح از ورودی و خروجی به ما این امکان را می دهد تا در صورت به صدا در آمدن دزدگیر (به طور مثال در هنگام سرقت مسلحانه) به صورت خودکار خروجی تلفن شده و دزدگیر سریعاً (حتی در صورت اشغال بودن تلفن) با مرکز مانیتورینگ ارتباط برقرار نماید.

توجه: این نوع نصب برای اتصال دزدگیر به پلیس (مرکز هشدار الکترونیک- مها) اجباری می باشد. اما برای استفاده شخصی و امکان با درجه امنیتی پایین تر مانند منازل مسکونی، اتصال خط تلفن تنها به ورودی RING و TIP کافی می باشد.

 ring-tip-paradox



در ادامه به بررسی تخصصی هر ماژول و نحوه نصب آنها می پردازم.

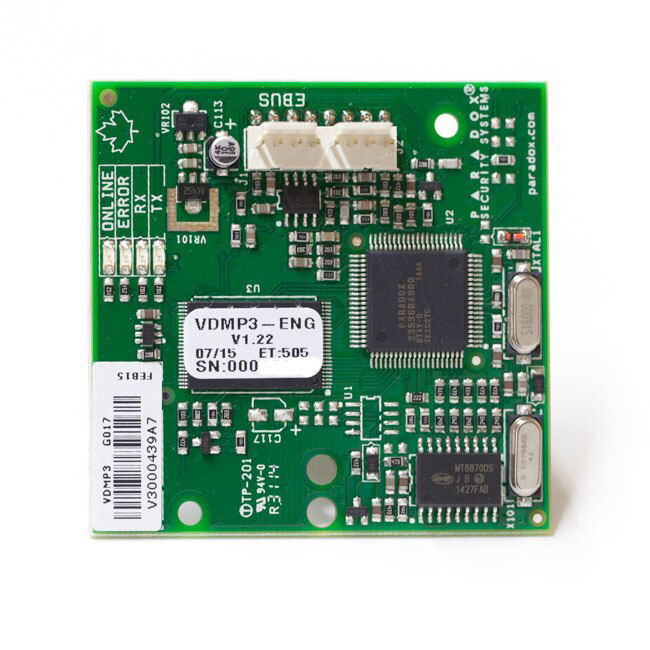

ماژول صوتی پارادوکس مدل VDMP3

ماژول VDMP3 در واقع ماژول تلفن کننده صوتی پارادوکس می باشد، به زبان ساده تر با استفاده از این ماژول امکان برقراری تماس تلفنی از سوی دزدگیر با تلفن های شخصی در صورت به صدا در آمدن دزدگیر و یا بروز مشکل فراهم می شود. همچنین در صورت استفاده از این ماژول می توان با دزدگیر پارادوکس تماس گرفت و دستگاه را فعال یا غیرفعال کرده و یا از وضعیت کنونی دستگاه مطلع شوید. همچنین می توان خروجی ها دستگاه را فعال یا غیرفعال کرد به طور مثال یک لامپ را روشن و یا خاموش کرد.

این ماژول مانند یک تلفن گویا عمل می کند. تمامی پیغام ها را بصورت انگلیسی اعلام میکند. با وارد کردن رمز کاربری پس از برقراری تماس می توان دزدگیر را کنترل کرد.



همانطور که اشاره کردم ماژول VDMP3 پارادوکس، ماژول صوتی دزدگیر می باشد و امکان برقراری تماس را از خط تلفن ثابت و یا سیم کارت را فراهم می نماید. لذا اطلاق نام تلفن کننده خط ثابت و یا تلفن کننده شهری دزدگیر پارادوکس در اصل صحیح نیست.

می توان از پنج شماره هر کدام را که کاربر بخواهد تلفن همراه تعریف کند و هر کدام از پنج شماره را تلفن ثابت قرار دهند و همچنین می توان برای دستگاه تلفن کننده دزدگیر پارادوکس تنظیم کرد که چندبار با شماره تلفن ها تماس بگیرد . نحوه عملکرد این دستگاه به این شکل می باشد که اولین تلفنی که پاسخ دهد اطلاع لازم را اعلام می کند و آن کاربر با ورود رمز خود دستگاه دزدگیر پارادوکس را مسلح یا غیر مسلح می کند و تا زمانیکه شخصی پاسخگو نباشد دستگاه تلفن کننده دزدگیر پارادوکس به تماس گرفتن خود ادامه می دهد.

نحوه نصب ماژول تلفن کننده VDMP3

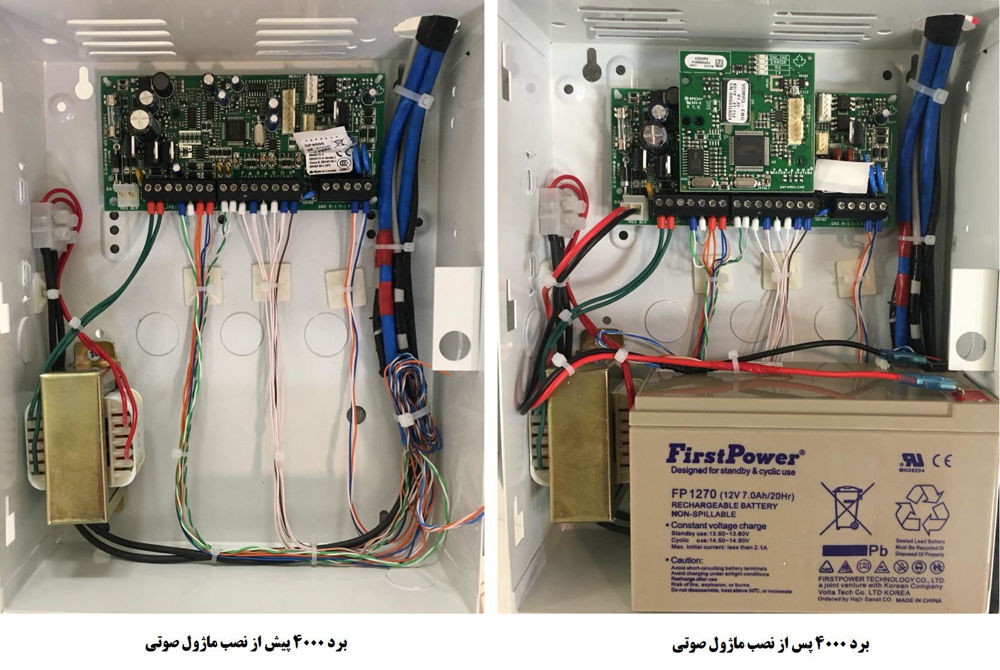

1-      نصب برروی برد اصلی و تماس تلفنی از طریق خط ثابت شهری:

ماژول به سادگی بر روی محل تعبیه شده بر روی برد جای می گیرد و سیم های تلفن نیز به ترمینال های رینگ و تیپ وصل می گردد.

2-      نصب برروی ماژول سیم کارتی و تماس تلفنی از طریق سیم کارت:

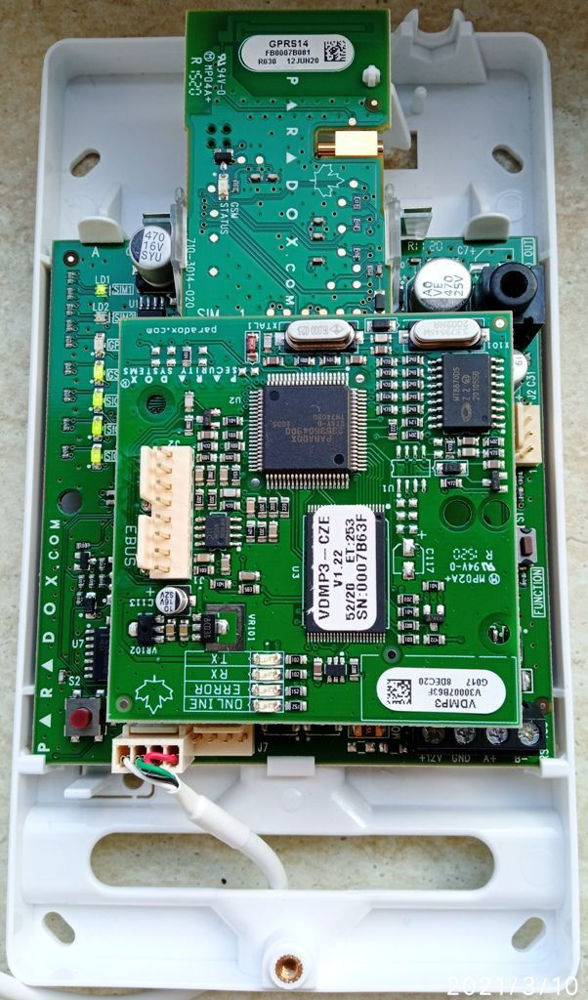

در صورت اتصال ماژول VDMP3 بر روی ماژول PCS250 پارادوکس، سیستم اعلام سرقت قادر خواهد بود تا علاوه بر ارسال پیامک، از طریق سیم کارت های نصب شده در ماژول سیم کارتی، تماس صوتی نیز با تلفن های ثابت کاربر و یا تلفن همراه ایشان برقرار نماید. ماژول سیم کارتی نیز به راحتی بوسیله کابل سریال خود به ترمینال EBUS برد اصلی متصل می شود.





نحوه تعریف شماره تلفن جهت تماس تلفنی در سری MG و SP :

1-      دکمه پاور را فشار دهید.

2-      کد کاربر را وارد کنید. (پیش فرض 1234)

3-      دکمه MEM را فشار دهید.

4-      دکمه [3] را فشار دهید.

5-      شماره تلفن اول را وارد کنید و دکمه ENTER را برای ذخیره کردن شماره فشار دهید.

6-      برای وارد کردن شماره تلفن دوم بار دیگر دکمه ENTER را فشار دهید و شماره تلفن دوم را وارد کنید و در آخر برای ذخیره شماره تلفن دکمه ENTER را فشار دهید.

7-      برای شماره های بعدی به همان ترتیب مرحله 6 عمل کنید.

نکته: حداکثر 5 شماره تلفن می توان در دستگاه ذخیره کرد.

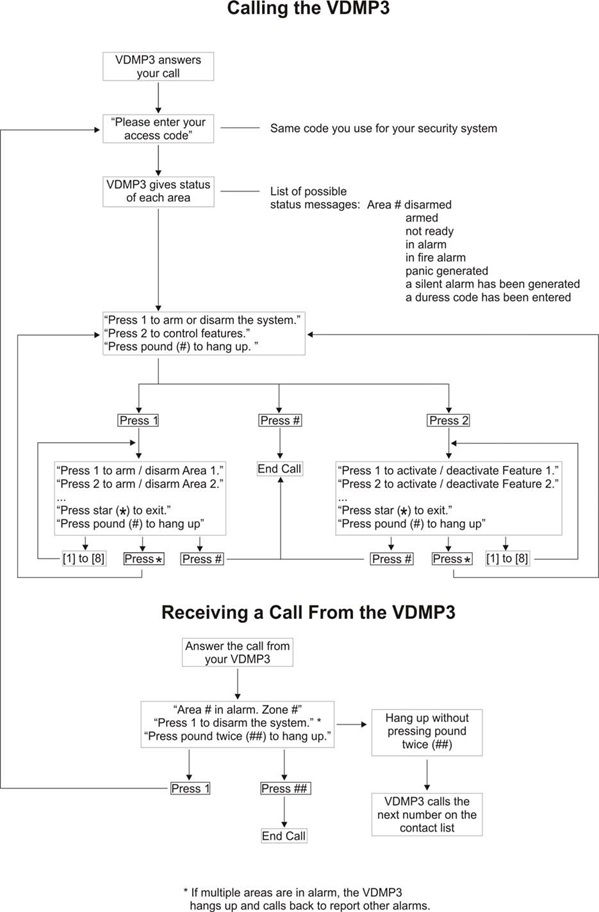

پیغام های VDMP3





ماژول GSM/GPRS پارادوکس مدل PCS250

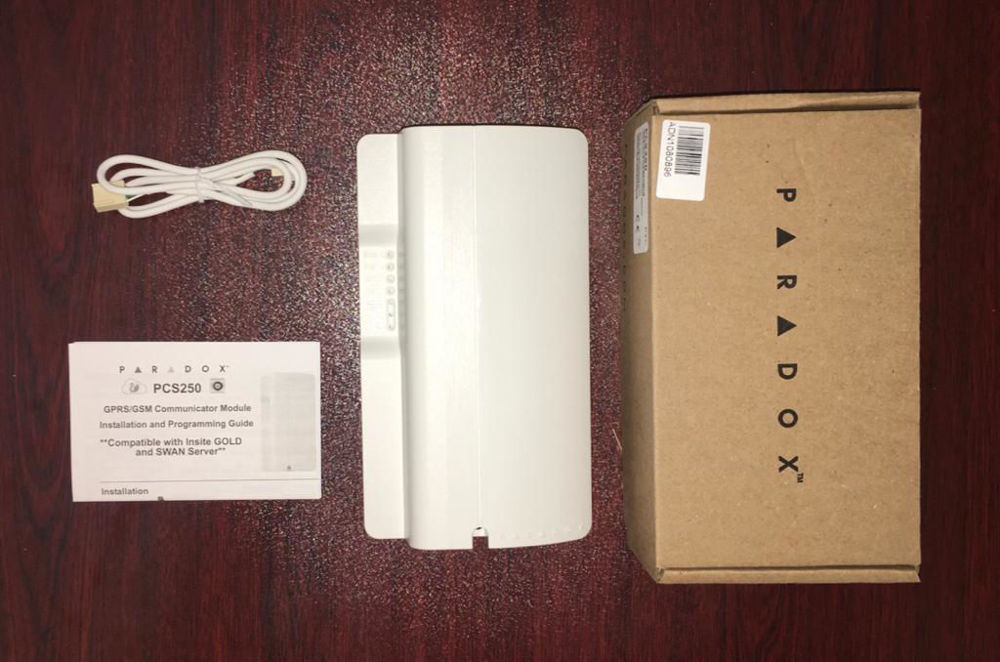

ماژول PCS 250 در واقع ماژول سیم کارت دزدگیر پارادوکس می باشد. این ماژول معمولا برای ارسال پیامک به کاربر استفاده می گردد. همانطور که پیشتر اشاره شد تنها در صورتی که این ماژول به همراه VDMP3 نصب گردد امکان برقرار تماس تلفنی از سیم کارت مهیا می شود.

تلفن کننده سیم کارتی پارادوکس از دو سیم کارت پشتیبانی می کند تا در صورتی که سیم کارت اول به طور مثال آنتن و یا شارژ نداشت از سیم کارت دوم استفاده نماید.

این ماژول قابلیت ارسال پیامک تا 8 شماره تلفن برای سری های MG و SP و 16 شماره تلفن برای کنترل پنل های EVO192 و EVO HD را دارد.





بوسیله این ماژول تمامی پیغام های دستگاه توسط پیامک گزارش می شود که برخی از آنها عبارتند از:

1-      اعلام هشدار در هنگام آژیر زدن

i)        نام زونی (چشمی) که تحریک شده است.

ii)      نحوه قطع شدن آژیر (ریموت – رمز – پیامک – اینترنت و ...)

iii)     نام کاربری که دستگاه را غیرفعال نموده است.



2-      فعال و غیرفعال شدن (مسلح و غیر مسلح شدن)

i)        نحوه فعال و غیر فعال شدن (ریموت – رمز- پیامک – اینترنت و ...)

ii)      نام کاربری که دستگاه را فعال یا غیرفعال نموده است



3-      پیغام های خطا و بر طرف شدن خطا

i)        قطع برق

ii)      ضعیف شدن باتری دستگاه

iii)     ضعیف شدن باتری چشمی های بی سیم

iv)     قطع شدن آژیر

v)       قطع شدن خط تلفن







نکته: جهت رفع پیغام خطای GSM communication with control panel restored که هر 40 دقیقه در فریم ورهای جدید ارسال می گردد، متن Padmin.---S را به دستگاه پیامک کنید.

نحوه تعریف شماره تلفن جهت ارسال پیامک در دزدگیر پارادوکس سری SP – MG :

1-      دکمه پاور را فشار دهید.

2-      مستر کد را وارد کنید. (پیش فرض 1234 می باشد)

3-      دکمه ENTER را فشار دهید.

4-      عدد 01 را برای برنامه ریزی شماره تلفن اول وارد کنید.

5-      شماره تلفن مورد نظر را وارد کنید و سپس دکمه ENTER را فشار دهید.

6-      در این قسمت با توجه به راهنمای زیر آپشن های لازم را فعال کنید و دکمه ENTER را فشار دهید.

i)       آپشن 1 : اعلام گزارش آلارم (آژیر زدن) به این شماره تلفن

ii)      آپشن 2 : اعلام گزارش فعال و غیر فعال کردن دستگاه به این شماره تلفن

iii)     آپشن 3 : اعلام گزارش هر گونه خرابی به این شماره تلفن

iv)     آپشن 4: اعلام گزارش رفع هر گونه خرابی به این شماره تلفن

توضیح: به صورت پیش فرض فقط آپشن 1 فعال می باشد، یعنی زمانی که دستگاه آژیر بزند، SMS به این شماره تلفن ارسال می شود. در صورت نیاز برای ارسال پیامک در حالت های دیگر، با فشردن عدد مربوط به آپشن مورد نظر، آن را فعال کنید.

7-      با فشردن عدد 1 یا 2 و یا هردو، پارتیشن مورد نظر را برای این شماره فعال کنید.

8-      برای ذخیره کردن دکمه ENTER را فشار دهید. برای وارد کردن شماره بعدی (مرحله 4) از اعداد 02 الی 08 استفاده کنید.



نحوه تعریف شماره تلفن جهت ارسال پیامک در دزدگیر پارادوکس سری EVO :

1-      کد کاربر را وارد کنید. (پیش فرض 1234 می باشد)

2-      دکمه 0 را فشار دهید.

3-      دکمه 1 را فشار دهید.

4-      عدد 01 را برای برنامه ریزی شماره تلفن اول وارد کنید.

5-      شماره تلفن مورد نظر را وارد کنید و سپس دکمه ENTER را فشار دهید.

6-      پارتیشن های دلخواه را برای این شماره تلفن فعال کنید.

7-      در این قسمت با توجه به راهنمای زیر آپشن های لازم را فعال کنید و دکمه ENTER را فشار دهید.

i)       آپشن 1 : اعلام گزارش آلارم (آژیر زدن) به این شماره تلفن

ii)      آپشن 2 : اعلام گزارش فعال و غیر فعال کردن دستگاه به این شماره تلفن

iii)     آپشن 3 : اعلام گزارش هر گونه خرابی به این شماره تلفن

iv)     آپشن 4: اعلام گزارش رفع هر گونه خرابی به این شماره تلفن

توضیح: به صورت پیش فرض فقط آپشن 1 فعال می باشد، یعنی زمانی که دستگاه آژیر بزند، SMS به این شماره تلفن ارسال می شود. در صورت نیاز برای ارسال پیامک در حالت های دیگر، با فشردن عدد مربوط به آپشن مورد نظر، آن را فعال کنید.

8-      مرحل 4 تا 7 را برای وارد کردن شماره تلفن های دوم تا شانزدهم (02 تا 16) تکرار کنید.



طریقه فعال و غیرفعال کردن دزدگیر پارادوکس از طریق SMS:

طبق فرمول زیر به اس ام اس را به دستگاه ارسال کنید.

برای فعال کردن دستگاه :

C[کد کاربر].ARM.A[شماره پارتیشن].شماره تلفن سیم کارت داخل دستگاه

برای غیر فعال کردن دستگاه:

C[کد کاربر].OFF.A[شماره پارتیشن].شماره تلفن سیم کارت داخل دستگاه

مثال: فعال کردن پارتیشن 1 (رمز کاربر 1234 است)

C1234.ARM.A1.0912*******



طریقه فعال و غیرفعال کردن ماژول سیم کارتی دزدگیر پارادوکس از طریق نرم افزار:

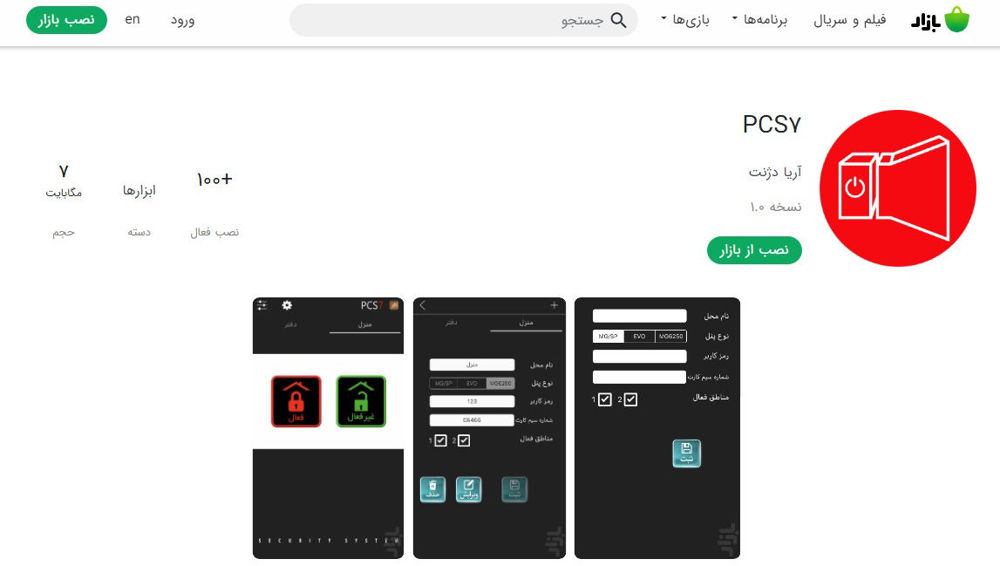

برای گوشی های اندروید می توانید از نرم افزار PCS7 که در کافه بازار برای ارسال پیامک استفاده نمایید.

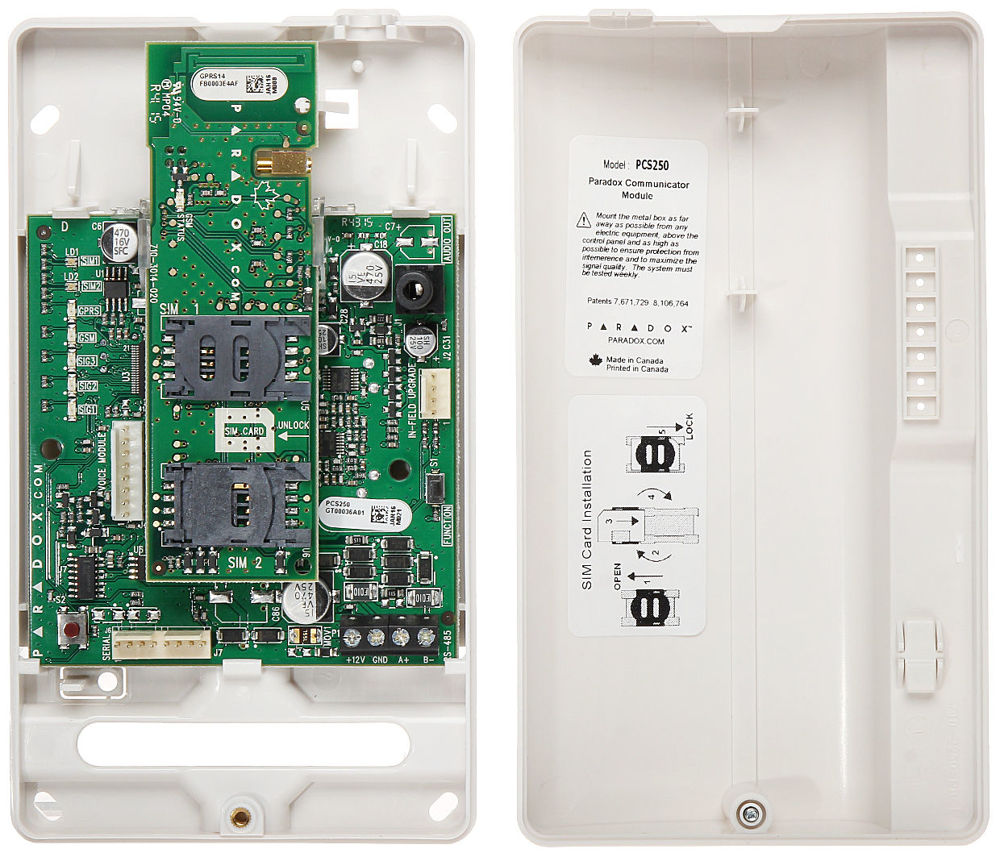

نحوه نصب ماژول  PCS250 :

در صورتی که این ماژول به کانکتور EBUS دستگاه وصل گردد قابلیت ارسال و دریافت پیامک را خواهد داشت و در صورتی که به کانکتور SERIAL وصل شود تنها قابلیت اتصال به اینترنت 2Gرا خواهد داشت (پیامک نمی دهد) که در ایران پیشنهاد نمی گردد.



نحوه سیم کشی دزدگیر پارادوکس

برای امنیت بیشتر می توان از ماژول منبع تغذیه کمکی PS817 به همراه ترانس و باتری جهت تامین برق اضطراری اضافی برای این ماژول نیز استفاده کرد تا درصورت قطع ارتباط ماژول PCS250 با پنل مرکزی بتواند گزارش قطع شدن خود را به کاربر بدهد. این امکان برای مکان های با اهمیت بسیار بالا پیشنهاد می گردد.

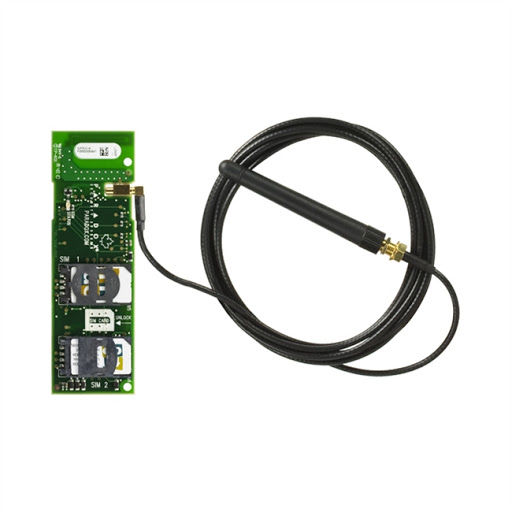

این ماژول با ابعاد تقریبی 17*10 سانتی متر با یک کابل ارتباطی 4 پین در کنار و یا روی باکس فلزی دستگاه نصب میگردد. در صورت عدم آنتن دهی می توان از آنتن تقویتی پارادوکس مدل EXT استفاده نمود که با یک سیم به برد GPRS14 ماژول سیم کارتی متصل می گردد.

در صورت عدم آنتن دهی همچنین می توان با استفاده از ماژول CVT485 تا حداکثر 300 متر (با توجه به نوع کابل) ماژول PCS250 را نسبت به کنترل پنل مرکزی جابجا کرد.

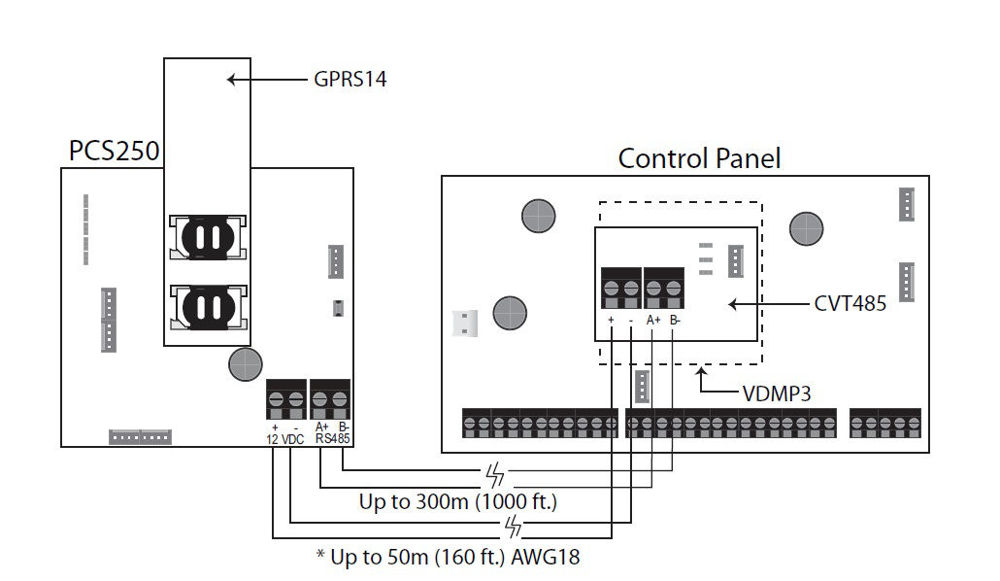

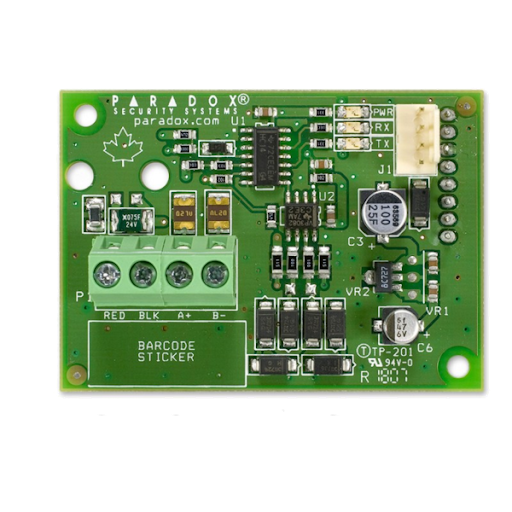

 نحوه سیم کشی ماژول CVT485 پارادوکس:

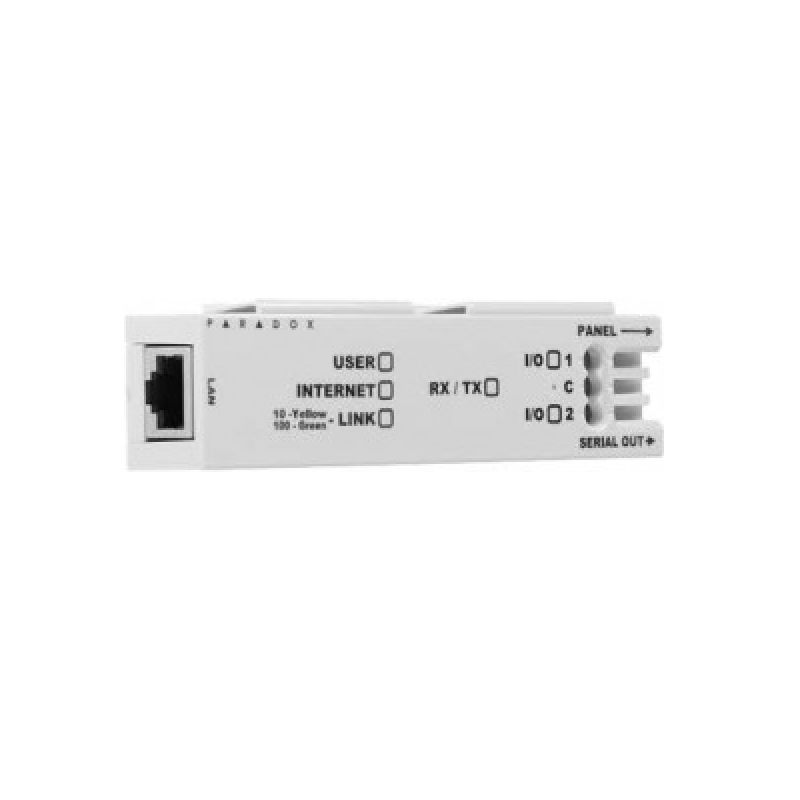

ماژول شبکه پارادوکس مدل IP150

جهت اتصال دزدگیر پارادوکس به شبکه باید از ماژول IP150 پارادوکس استفاده نمود. با این ماژول می توان دزدگیر را از طریق اینترنت کنترل نمود و یا دستگاه را در شبکه داخلی مدیریت کرد. همچنین با استفاده از نرم افزار  BabyWare دستگاه را برنامه ریزی کرد.



نرم افزار موبایل برند پارادوکس در حال حاضر نرم افزار Insite GOLD می باشد که با گوشی های اندروید و IOS همخوانی دارد.

کنترل از راه دور دزدگیر پارادوکس بوسیله نرم افزار اینسایت گلد به دو صورت می باشد:

1-      کنترل از طریق سرور SWAN پارادوکس (همانند P2P دوربین مداربسته) که نیازمند پرداخت هزینه اشتراک سالانه می باشد.

2-      کنترل از طریق آی پی استاتیک

نکته : از طریق IP استاتیک پیغام آژیر زدن دستگاه در نرم افزار اعلام نمی شود.

نحوه نصب ماژول IP150 پارادوکس:

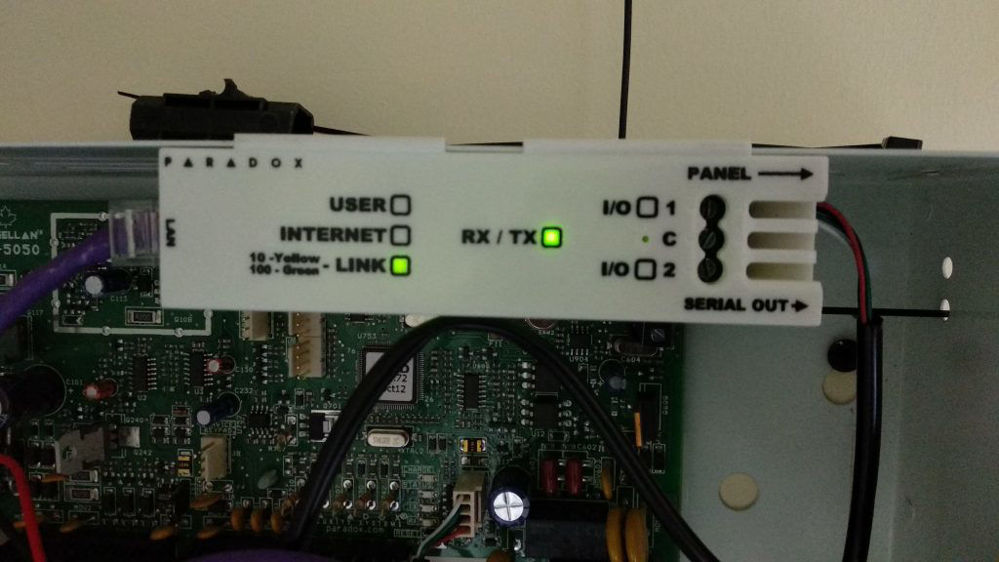

ماژول IP150 بدون نیاز به پیچ بر روی جعبه فلزی دزدگیر نصب می شود و سوکت آن به پورت سریال دستگاه متصل میشود.





تهیه و تنظیم: مهندس فرزام دیانی
