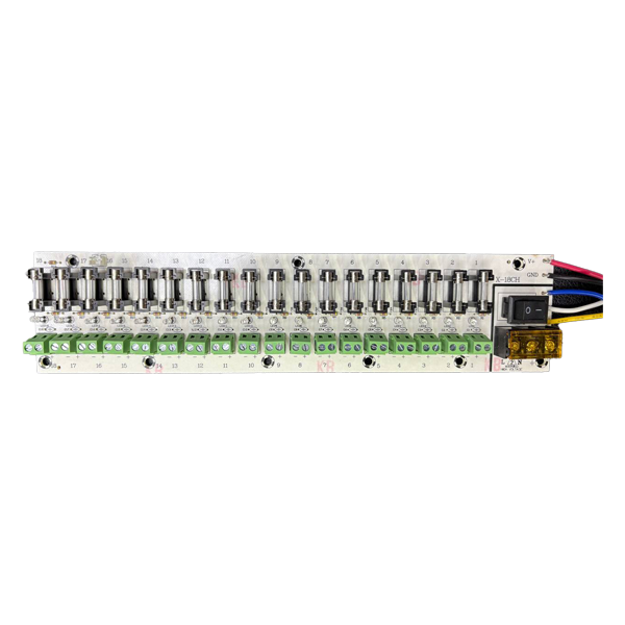

این برد توزیع برق (Distribution Board) با ۱۸ خروجی مجزا طراحی شده تا بتوانید چندین دوربین یا دستگاه نظارتی را از یک منبع تغذیه مرکزی راه‌اندازی کنید. هر خروجی دارای فیوز مجزا است تا در صورت بروز اتصال کوتاه یا اضافه‌بار، از سایر کانال‌ها محافظت شود.
این برد از سه ولتاژ ۵ ولت، ۱۲ ولت و ۲۴ ولت DC پشتیبانی می‌کند، اما ولتاژ واقعی خروجی بستگی به ترانسی دارد که به ورودی آن متصل می‌کنید. به عبارت دیگر، برای استفاده باید ترانس (منبع تغذیه DC) مناسب را جداگانه تهیه و به ورودی برد وصل کنید.
بدنه‌ی مدار از نوع PCB مقاوم با ترمینال بلاک‌های جداگانه برای هر خروجی طراحی شده و برای نصب در تابلو برق یا جعبه تغذیه مرکزی دوربین‌های مداربسته (CCTV Power Box) ایده‌آل است.
تعداد خروجی‌ها: ۱۸ کانال مجزا
ولتاژ پشتیبانی‌شده: ۵ ولت، ۱۲ ولت یا ۲۴ ولت DC (بسته به ترانس ورودی)
حداکثر جریان هر کانال: حدود ۱ آمپر
نوع محافظت: فیوز مجزا برای هر کانال
ورودی: ترانس DC (خرید جداگانه)
نوع اتصال: ترمینال بلاک پیچی
جنس مدار: PCB مقاوم با پوشش استاندارد صنعتی
کاربرد: سیستم‌های نظارتی، تغذیه LEDها و تجهیزات امنیتی
محل نصب: داخل باکس تغذیه یا تابلو برق مرکزی
از ترانس با خروجی DC پایدار و با ظرفیت جریان کافی استفاده کنید.
در هنگام نصب به جهت مثبت و منفی هر کانال توجه شود.
