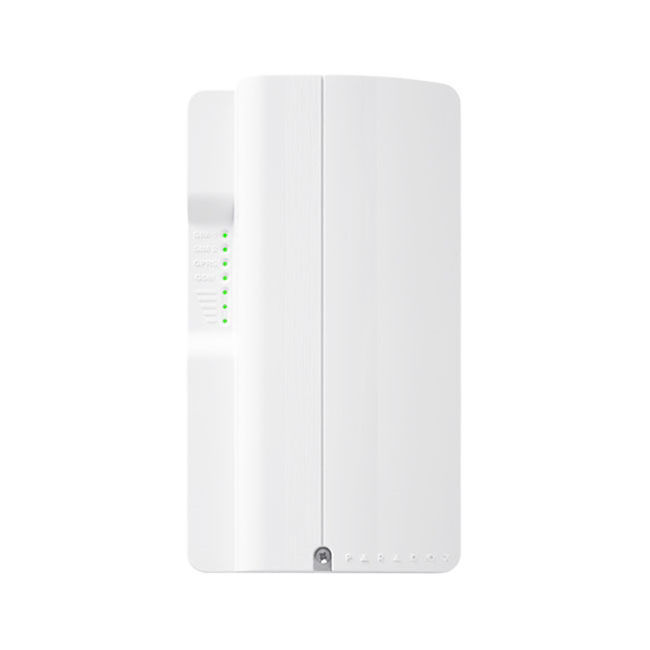

ماژول سیم کارتی پارادوکس مدل PCS250 یک ماژول جانبی پارادوکس بوده که قابلیت نصب دو عدد سیم کارت را دارد. در صورت فطع شدن آنتن سیم کارت اول از سیم کارت دوم پیامک ها ارسال می گردد. اگر ماژول تلفن کننده پارادوکس مدل VDMP3 را نیز تهیه بفرمایید امکان برقرار تماس تلفنی در هنگام آژیر اعلام سرقت، حریق و خرابی ها را نیز دارد. کلیه گزارشات شامل آلارم ها ، خرابی ها و فعال وغیر فعال کردن سیستم با ذکرجزئیات برای کاربر پیامک می شود. همچنین امکان فعال و غیرفعال کردن دستگاه با SMS نیز مهیا می شود.
ماژول ارتباطی SMS/GPRS/GSM
مشخصات
- طراحی فشرده و براق
- ارسال گزارش به گیرنده مانیتورینگ IPR512 و نرم افزار IPRS-7
- ارسال پیامک شامل آلارم ها ، خرابی ها و فعال وغیر فعال کردن سیستم با ذکرجزئیات
- امکان قرار گرفتن تلفن کننده VDMP3 برای تماس GSM (در صورت نصب ماژول VDMP3 بر روی PCS250 دستگاه از سیم کارت های تماس نیز می گیرد)
- اخطار سریع در صورت قطع اتصال از کنترل پنل
- فعال و غیر فعال کردن راحت سیستم از طریق SMS
- گزارش آلارم توسط پیام متنی تا 8 شماره تلفن برای سری MG-SP
- گزارش آلارم توسط پیام متنی تا 16 شماره تلفن برای سری EVO
- نصب آسان بوسیله 4 سیم سریال
- پشتیبانی از دو سیم کارت ارائه دهنده GSM
- محافظت از پیام ها با رمز گذاری 256 بیت
- قابلیت بروزرسانی نرم افزار داخلی
جهت آشنایی کامل با این ماژول و سایر ماژول های ارتباطی و تلفن کننده های پارادوکس مقاله بررسی تخصصی ماژول های ارتباطی دزدگیر پارادوکس در قسمت مقالات سایت را مطالعه بفرمایید.
ماژول PCS 250 در واقع ماژول سیم کارت دزدگیر پارادوکس می باشد. این ماژول معمولا برای ارسال پیامک به کاربر استفاده می گردد. همانطور که پیشتر اشاره شد تنها در صورتی که این ماژول به همراه VDMP3 نصب گردد امکان برقرار تماس تلفنی از سیم کارت مهیا می شود.
تلفن کننده سیم کارتی پارادوکس از دو سیم کارت پشتیبانی می کند تا در صورتی که سیم کارت اول به طور مثال آنتن و یا شارژ نداشت از سیم کارت دوم استفاده نماید.
بوسیله این ماژول تمامی پیغام های دستگاه توسط پیامک گزارش می شود که برخی از آنها عبارتند از:
1- اعلام هشدار در هنگام آژیر زدن
i) نام زونی (چشمی) که تحریک شده است.
ii) نحوه قطع شدن آژیر (ریموت – رمز – پیامک – اینترنت و ...)
iii) نام کاربری که دستگاه را غیرفعال نموده است.
2- فعال و غیرفعال شدن (مسلح و غیر مسلح شدن)
i) نحوه فعال و غیر فعال شدن (ریموت – رمز- پیامک – اینترنت و ...)
ii) نام کاربری که دستگاه را فعال یا غیرفعال نموده است
3- پیغام های خطا و بر طرف شدن خطا
i) قطع برق
ii) ضعیف شدن باتری دستگاه
iii) ضعیف شدن باتری چشمی های بی سیم
iv) قطع شدن آژیر
v) قطع شدن خط تلفن
نکته: جهت رفع پیغام خطای GSM communication with control panel restored که هر 40 دقیقه در فریم ورهای جدید ارسال می گردد، متن Padmin.---S را به دستگاه پیامک کنید.
نحوه تعریف شماره تلفن جهت ارسال پیامک در دزدگیر پارادوکس سری SP – MG :
1- دکمه پاور را فشار دهید.
2- مستر کد را وارد کنید. (پیش فرض 1234 می باشد)
3- دکمه ENTER را فشار دهید.
4- عدد 01 را برای برنامه ریزی شماره تلفن اول وارد کنید.
5- شماره تلفن مورد نظر را وارد کنید و سپس دکمه ENTER را فشار دهید.
6- در این قسمت با توجه به راهنمای زیر آپشن های لازم را فعال کنید و دکمه ENTER را فشار دهید.
i) آپشن 1 : اعلام گزارش آلارم (آژیر زدن) به این شماره تلفن
ii) آپشن 2 : اعلام گزارش فعال و غیر فعال کردن دستگاه به این شماره تلفن
iii) آپشن 3 : اعلام گزارش هر گونه خرابی به این شماره تلفن
iv) آپشن 4: اعلام گزارش رفع هر گونه خرابی به این شماره تلفن
توضیح: به صورت پیش فرض فقط آپشن 1 فعال می باشد، یعنی زمانی که دستگاه آژیر بزند، SMS به این شماره تلفن ارسال می شود. در صورت نیاز برای ارسال پیامک در حالت های دیگر، با فشردن عدد مربوط به آپشن مورد نظر، آن را فعال کنید.
7- با فشردن عدد 1 یا 2 و یا هردو، پارتیشن مورد نظر را برای این شماره فعال کنید.
8- برای ذخیره کردن دکمه ENTER را فشار دهید. برای وارد کردن شماره بعدی (مرحله 4) از اعداد 02 الی 08 استفاده کنید.
نحوه تعریف شماره تلفن جهت ارسال پیامک در دزدگیر پارادوکس سری EVO :
1- کد کاربر را وارد کنید. (پیش فرض 1234 می باشد)
2- دکمه 0 را فشار دهید.
3- دکمه 1 را فشار دهید.
4- عدد 01 را برای برنامه ریزی شماره تلفن اول وارد کنید.
5- شماره تلفن مورد نظر را وارد کنید و سپس دکمه ENTER را فشار دهید.
6- پارتیشن های دلخواه را برای این شماره تلفن فعال کنید.
7- در این قسمت با توجه به راهنمای زیر آپشن های لازم را فعال کنید و دکمه ENTER را فشار دهید.
i) آپشن 1 : اعلام گزارش آلارم (آژیر زدن) به این شماره تلفن
ii) آپشن 2 : اعلام گزارش فعال و غیر فعال کردن دستگاه به این شماره تلفن
iii) آپشن 3 : اعلام گزارش هر گونه خرابی به این شماره تلفن
iv) آپشن 4: اعلام گزارش رفع هر گونه خرابی به این شماره تلفن
توضیح: به صورت پیش فرض فقط آپشن 1 فعال می باشد، یعنی زمانی که دستگاه آژیر بزند، SMS به این شماره تلفن ارسال می شود. در صورت نیاز برای ارسال پیامک در حالت های دیگر، با فشردن عدد مربوط به آپشن مورد نظر، آن را فعال کنید.
8- مرحل 4 تا 7 را برای وارد کردن شماره تلفن های دوم تا شانزدهم (02 تا 16) تکرار کنید.
طریقه فعال و غیرفعال کردن دزدگیر پارادوکس از طریق SMS:
طبق فرمول زیر به اس ام اس را به دستگاه ارسال کنید.
|
برای فعال کردن دستگاه :
|
C[کد کاربر].ARM.A[شماره پارتیشن].شماره تلفن سیم کارت داخل دستگاه
|
|
برای غیر فعال کردن دستگاه:
|
C[کد کاربر].OFF.A[شماره پارتیشن].شماره تلفن سیم کارت داخل دستگاه
|
|
مثال: فعال کردن پارتیشن 1 (رمز کاربر 1234 است)
|
C1234.ARM.A1.0912*******
|
طریقه فعال و غیرفعال کردن ماژول سیم کارتی دزدگیر پارادوکس از طریق نرم افزار:
برای گوشی های اندروید می توانید از نرم افزار PCS7 که در کافه بازار برای ارسال پیامک استفاده نمایید.
نحوه نصب ماژول PCS250 :
در صورتی که این ماژول به کانکتور EBUS دستگاه وصل گردد قابلیت ارسال و دریافت پیامک را خواهد داشت و در صورتی که به کانکتور SERIAL وصل شود تنها قابلیت اتصال به اینترنت 2Gرا خواهد داشت (پیامک نمی دهد) که در ایران پیشنهاد نمی گردد.
برای امنیت بیشتر می توان از ماژول منبع تغذیه کمکی PS817 به همراه ترانس و باتری جهت تامین برق اضطراری اضافی برای این ماژول نیز استفاده کرد تا درصورت قطع ارتباط ماژول PCS250 با پنل مرکزی بتواند گزارش قطع شدن خود را به کاربر بدهد. این امکان برای مکان های با اهمیت بسیار بالا پیشنهاد می گردد.
این ماژول با ابعاد تقریبی 17*10 سانتی متر با یک کابل ارتباطی 4 پین در کنار و یا روی باکس فلزی دستگاه نصب میگردد. در صورت عدم آنتن دهی می توان از آنتن تقویتی پارادوکس مدل EXT استفاده نمود که با یک سیم به برد GPRS14 ماژول سیم کارتی متصل می گردد.
در صورت عدم آنتن دهی همچنین می توان با استفاده از ماژول CVT485 تا حداکثر 300 متر (با توجه به نوع کابل) ماژول PCS250 را نسبت به کنترل پنل مرکزی جابجا کرد.
نحوه سیم کشی ماژول CVT485 پارادوکس:
